Дефлектор

— прибор, служащий для измерения величины магнитной силы, действующей на стрелку компаса. В нашем флоте употребляется следующего устройства Д. системы И. П. де Колонга: на цилиндрической медной коробке укреплена линейка RR', на которой нанесены деления; по этой линейке перемещается магнит NS, который можно ставить или горизонтально, или вертикально. В верхней части коробки сделан прорез, в который вставляется маленький магнитик, (не изображенный на чертеже) перпендикулярно к большому NS, когда этот последний поставлен горизонтально. На линейке нанесены два рода делений: горизонтальных сил и вертикальных сил. Эти деления показывают величины, пропорциональные той силе, которую показывает магнит NS на стрелки компаса.

Для измерения горизонтальной составляющей магнитной силы, действующей на стрелки компаса, ставят Д. на крышку компаса, сцепив его с радиусами азимутального круга (см. Компас) так, чтобы горизонтально поставленный магнит NS был в плоскости компасного меридиана и северный его конец N приходился над таковым же для стрелок; приближают затем магнит до тех пор, пока картушка не отклонится на 90° от ее первоначального положения, т. е. пока ее стрелки не станут параллельно маленькому магнитику ns Д., что может быть только, когда сила, оказываемая большим, равна и прямо противоположна горизонтальной составляющей магнитного напряжения, действующего на стрелки компаса.

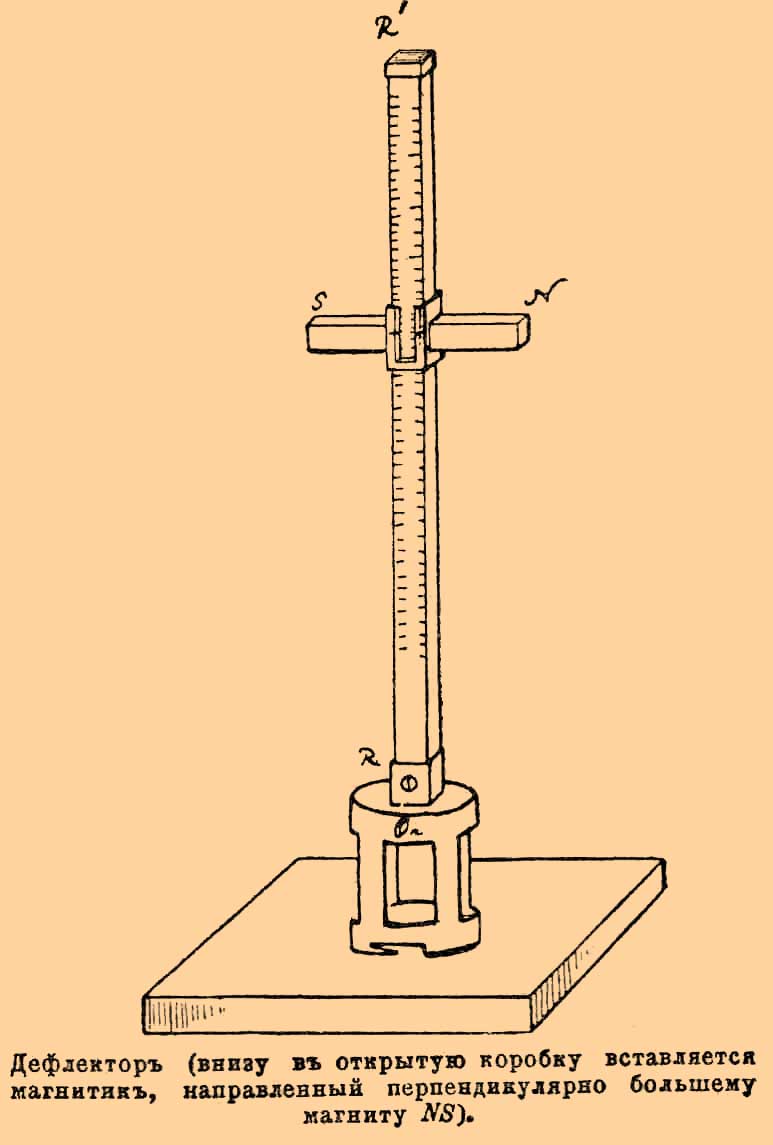

Дефлектор (внизу в открытую коробку вставляется магнитик, направленный перпендикулярно большему магниту NS).

Отсчет по делениям горизонтальной силы на Д. и дает ее величину. Для измерения вертикальной силы служит, кроме Д., еще особая картушка с качающимися стрелками. У этой картушки система таких же шести стрелок, как у обычной, не скреплена с оправой и радиусами картушки и подвешена на двух нитях, взятых за середины двух крайних стрелок, другие же концы нитей укреплены — один под точкой О картушки, другой конец нити под точкой W; таким образом стрелки свободно качаются в плоскости, параллельной линии NS картушки. Заменив обычную картушку вышесказанной, вынимают у Д. маленький магнитик, большой ставят вертикально, у нас S вниз, и, поставив Д. на крышку компаса, приближают магнит его до тех пор, пока стрелки не станут горизонтально. Отсчет по делениям вертикальных сил и дает величину вертикальной составляющей магнитного напряжения в тех же самых единицах, как и для горизонтальных.

Точность прибора до ½—¼% измеряемой величины, так что ошибка в вычисленном на основании измерения обеих составляющих наклонении не превосходит для наших широт 10'. Подробности о вычислении делений сил Д. можно найти в статье А. Крылова в № 1 "Записок по гидрографии".

А. Крылов.
