Фашины и фашинные работы*

Фашина — пучок хвороста толщиною 25—30 стм, длиною 3—4 м, перевязанный через 70—60 стм прутьями или проволокою. Фашинник имеется почти везде вблизи peк и, кроме того, может быть всегда разводим на образующихся отмелях при выправлении рек, а потому вместе с другими дешевыми материалами, встречающимися повсеместно, как то: камень, земля и др., служит для укрепления берегов, устройства запруд и других работ при улучшении рек. Фашинник, преимущественно же ивняк, употребляемый в свежем виде, приживаясь, настолько укрепляет своими корнями возведенные фашинные сооружения, что они не поддаются разрушительному действию течения и ледохода. Ремонт таких сооружений прост и дешев и со временем становится совершенно не нужным, если сооружения проектированы рационально. Для фашинных работ употребляется хворост 2-х сортов: разнородный и ивовый. Разнородный хворост из кустарников и ветвей деревьев лиственных пород — дуба, граба, ясени, орешины, березы, ивы, тополя — применяется для нижних слоев Ф. кладки, для устройства тяжелых Ф., тюфяков и вообще тогда, когда материал предназначается для погружения в воду и нет надобности, чтобы хворост принялся. Отдельные ветви хвороста, пригодного для работ, должны быть прямые, длинные, гибкие и не толще 4 стм. В исключительных случаях, при совершенном недостатке лиственных пород, допускается, исключительно на нижние слои кладки, и хвойный кустарник, лишь бы он отвечал вышеуказанным условиям гибкости и толщины прутьев. Ивовый хворост предназначается для верхних, наружных слоев сооружений, для хворостных покрывал и вообще для всех тех частей, которые должны приняться. Разнородный хворост должен быть зимней рубки. Ивовый же хворост, для успеха работ, должен быть преимущественно осенней рубки. Распространенность ивы в природе, способность приниматься и разрастаться быстро и даже в самых неблагоприятных условиях, множество волосковатых корней, гибкость и тонкость при значительной длине ветвей делают этот материал незаменимым. Если прутья при перевязке пучка кладутся комлями в одну сторону, то Ф. назыв. однокомельною. В двукомельных Ф. прутья располагаются комлями в обе стороны. Для однокомельных Ф. установлена нашим урочным положением длина 6 фут., двукомельные Ф. могут быть разной длины. Перевязка Ф. производится на станках или козлах (фиг. 1), при чем рабочие крепко стягивают пучок помощью веревок или цепей, к концам которых привязаны деревянные рычаги.

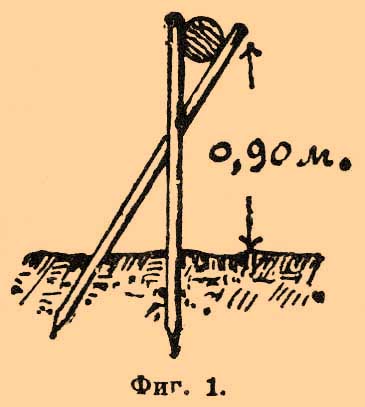

Фиг. 1.

При этом двое рабочих сжимают затяжкою хворост, а третий перевязывает пучок вицею. Так называются прутья, крепко скрученные из отборной гибкой и длинной лозы. Для перевязки тяжелых Ф. и вообще, когда требуется большая крепость, вицы заменяются проволокою. Для связки хвороста и Ф. в кладке употребляются прутяные канаты (фиг. 2), обыкновенно выделываемые из тонких и длинных прутьев отборной лозы и ивы.

Фиг. 2.

Для выделки прутяных канатов наиболее пригодны те породы ивы, которые растут отдельными длинными ветвями (напр. красная ива, краснолозник). Для удержания камня, назначенного для огрузки сооружений и фашинных покрывал, для ограждения сухой каменной кладки на откосах земляных валов и насыпей в предупреждение размыва их течением, а также для заграждения мелких проранов в боковых, закрытых выправительными сооружениями рукавах рек с целью способствовать окончательному занесению их песком и илом устраиваются фашинные плетни (фиг. 3).

Фиг. 3.

Для этого забиваются 4-футовые сосновые или ивовые колья на расстоянии 20—30 стм центр от центра и переплетаются свежим, гибким, способным прорастать ивняком. Наиболее подходящая для этого толщина ветвей 1 — 1 1/2 стм в комле. Ивняк для плетней следует употреблять совершенно свежим. Для погружаемой фашинной кладки применяются тяжелые Ф. (фиг. 4 и 5), начиненные камнем или другим грузным материалом.

Фиг. 4. Фиг. 5.

Хворост для выделки тяжелых Ф. должен быть мелкий и гибкий, чтобы его можно было правильно укладывать и связывать. Перевязи делаются из виц, но чаще из отожженной железной проволоки толщиною 3 мм. Тяжелые Ф. служат для укрепления подмываемых берегов рек (фиг. 6), для упрочения. т. е. прижатия ко дну и предохранения от подмывов подошвы откосов выправительных сооружений (фиг. 7) и для устройства заграждающих сооружений (фиг. 8).

Фиг. 6.

Фиг. 7.

Фиг. 8.

В тех случаях, когда необходимо предохранить откосы сооружений от более значительных подмывов, а также когда необходимо укрепить дно реки как под сооружениями, так и по сторонам их, для предупреждения размывов, осадок и провалов, особенно при более значительных глубинах, где правильная кладка из тяжелых Ф. была бы затруднительна, взамен их употребляются так назыв. фашинные тюфяки. Из положенных вдоль и поперек фашинных канатов связывается сетка. В местах скрещения канатов устанавливаются колья, к которым привязываются концы веревок, соединяющих канаты в узлах. На сетку укладывается хворост в несколько слоев, в зависимости от толщины тюфяка, перпендикулярно друг другу, а сверх него настилается такая же сетка из прутяного каната, как и устроенная снизу, причем канаты в пересечениях связываются между собою также веревками. Затем тюфяк крепко стягивается концами веревок от перевязок нижней сетки, переданными кверху при помощи кольев, которые после того вынимаются. Сверху по линии крайних канатов, а иногда и в несколько рядов внутри, устраиваются вдоль и поперек плетни, служащие для удержания сыпучего материала, назначенного для погрузки тюфяка в воду. Вязка тюфяков производится на берегу, на подмостках, с которых их в готовом виде скатывают в воду при помощи подложенных под них круглых бревен, или на станках, устроенных на судах, или на плаву. Иногда же их опускают зимою со льда. Фашинная кладка, как погружаемая, так и из обыкновенных Ф., применяется при гидротехнических работах в самом разнообразном виде, в сочетании с камнем, землею и хворостной стилкой. Ряд обыкновенной фашинной кладки состоит из пучков Ф., уложенных плотно друг возле друга и прибитых прутяными канатами, перпендикулярными к направлению Ф. На фиг. 9 представлена земляная дамба, укрепленная камнем и имеющая в основании насыпь между двумя рядами тяжелых Ф.

Фиг. 9.

На фиг. 10—12 изображена в плане, продольном и поперечном разрезах, голова буны, или устроенной от берега полузапруды, составленная из двух слоев тяжелых Ф. с укреплением конца верхней фашинной кладки каменною мостовою, удерживаемою двумя рядами плетней.

Фиг. 10. Фиг. 11. Фиг. 12.

По подобным типам устраиваются фашинные сооружения разных наименований — запруды, струенаправляющие плотины, водостеснительные дамбы, траверсы, продольные и поперечные плотины и береговые укрепления. Ф. имеют также широкое применение в дорожных сооружениях. Так как фашина представляет пористое тело, пропускающее влагу, то она применяется также с большим успехом для дренажных работ, напр. под дорожными насыпями, с целью осушки полотна, и для устройства водопроводящего слоя дренажных рвов (фиг. 13 и 14).

Фиг. 13. Фиг. 14.

В военном деле Ф. различных размеров употребляются при крепостных и шанцевых работах для одежды крутостей, для блиндажных покрытий, для защиты подводных частей сооружений и пр.

А. Т.
