Фонаутограф*

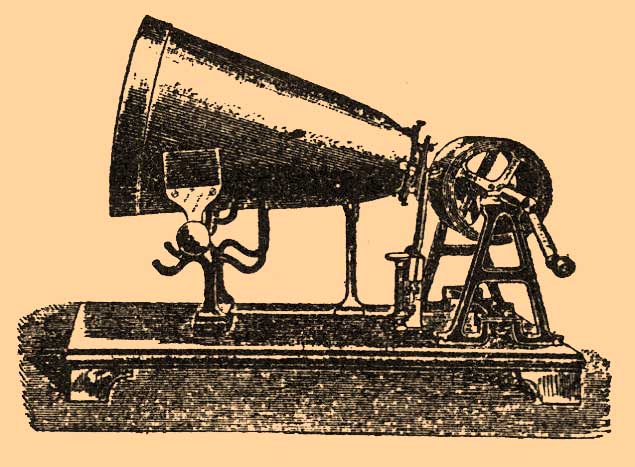

— принадлежит к числу приборов, предназначенных для изучения звуковых колебаний графическим способом (см. фигуру).

Главнейшую часть этого прибора, изобретенного Скоттом (Е. L. Scott, 1859) и усовершенствованного Кёнигом, составляет упругая перепонка, натянутая помощью особых винтов на небольшое отверстие металлического параболоида; звуковые волны концентрируются параболическим раструбом и приводят в колебания перепонку, находящуюся в фокусе параболоида; при этом легкий штифтик, прикрепленный к перепонке, записывает колебания на покрытой копотью бумаге, навернутой на вращающийся цилиндр с винтообразной нарезкой на его оси, так что при этом имеется и поступательное движение цилиндра вдоль оси (в первоначальном устройстве Скотта вместо параболоида был гипсовый эллипсоид, в одном из фокусов которого помещалось звучащее тело, а в другом фокусе находилась перепонка). Ф. представляет в грубом виде модель уха; раструб его соответствует ушной раковине, а упругая перепонка — барабанной перепонке уха. В случае простого тона на бумаге получается простая волнообразная кривая линия; в случае сложных звуков, когда, напр., основной тон сопровождается своими высшими гармоническими тонами (обертонами) или когда перед раструбом помещаются зараз несколько звуковых источников, кривые на цилиндре получаются более или менее сложные, при помощи которых, однако, можно судить о характеристических особенностях изучаемых звуков.

И. Гезехус.
